【進料粒度】：400mm
【生產能力】：8-800m3/h
【適用物料】：合金粉、銅粉、礦石、耐火材料、高嶺土、石灰、石英砂、涂料等。
【應用范圍】：廣泛應用于礦山、建材、交通、能源、化工等行業。

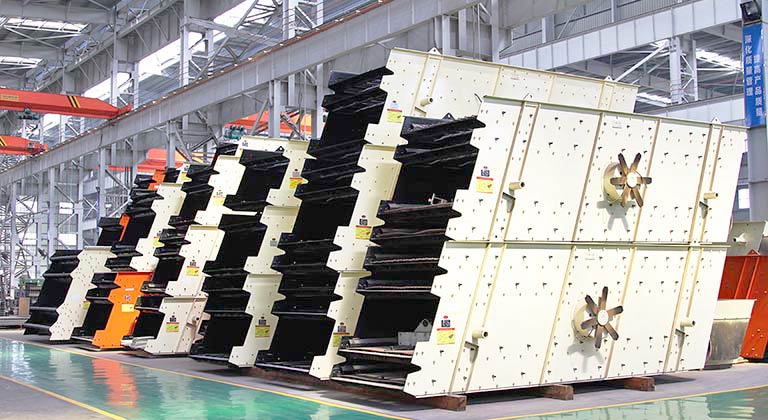

圓振動篩是振動篩的一種，是一種多層數、新型振動篩,它與直線振動篩較大的區別就是一個做圓形運動一個做直線運動。
我公司生產的圓振動篩主要由：激振器、篩箱、懸掛（或支承）裝置及電動機等組成。電動機經三角皮帶，帶動激振器主軸回轉，由于激振器上不平衡重物的離心慣性力作用，使篩箱獲振動。改變激振器偏心重，可獲得不同振幅。HX圓振動篩 廣泛應用于礦山、建材、交通、能源、化工等行業的產品分級，具有結構可靠、激振力強、篩分效率高、振動噪音小、堅固耐用、維修方便、使用安全等特點。
1） 圓振動篩采用振動電機作為激振源，使用維修方便。
2） 結構新穎，技術參數先進，處理能力大，篩分效率高。
3） 采用橡膠隔振彈簧，壽命長、噪聲小、過共振區平穩等。
4） 圓振動篩采用彈簧鋼編織篩網或沖孔篩板，使用壽命長，不易堵孔。
5）<圓振動篩由于篩箱振動強烈，減少了物料堵塞篩孔的現象，使篩子具有較高的篩分效率和生產率、構造簡單、拆換篩面方便。

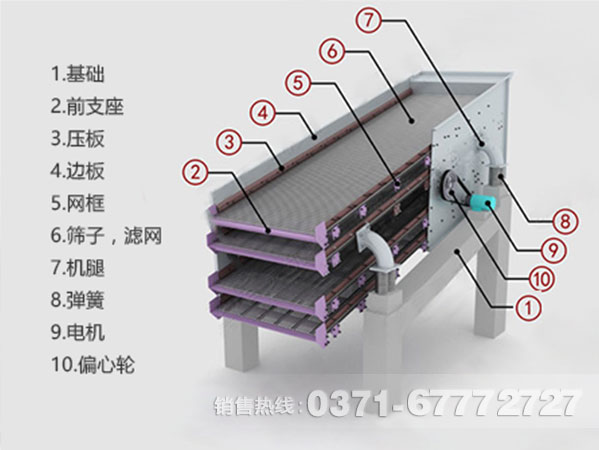

圓振動篩主要由篩箱、篩網、振動器及減振彈簧等組成。振動器安裝在篩箱側板上，并由電動機通過三角皮帶帶動旋轉，產生離心慣性力，迫使篩箱振動。如無特殊 要求，YA和2YA型為紡織篩面，YAH型為沖孔篩面，各類篩面均能滿足。
| 型號規格 | 篩網層數 | 篩網面積 (㎡) | 篩孔尺寸 (mm) | 最大進料尺寸 (mm) | 處理能力(m³/h) | 振動頻率 (r/min) | 雙振幅 (mm) | 電機功率 (kw) | 篩面傾角 (°) | 篩面規格 (mm) | 外形尺寸 (長×寬×高) (mm) |
| 2YK1230 | 2 | 7.2 | 4-50 | 200 | 12-78 | 970 | 6 | 6P 7.5 | 20 | 1200×3000 | 3530×1885×920 |
| 3YK1230 | 3 | 10.8 | 4-50 | 200 | 13-80 | 970 | 6 | 6P 7.5 | 20 | 1200×3000 | 3675×1885×1320 |
| 2YK1237 | 2 | 8.88 | 4-50 | 200 | 15-86 | 970 | 6 | 6P 7.5 | 20 | 1200×3700 | 4230×1990×920 |
| 3YK1237 | 3 | 13.32 | 4-50 | 200 | 16-90 | 970 | 6 | 6P 7.5 | 20 | 1200×3700 | 4375×1990×1320 |
| 2YK1548 | 2 | 14.4 | 5-50 | 200 | 22.5-162 | 970 | 6 | 6P 11 | 20 | 1500×4800 | 5355×2195×1030 |
| 3YK1548 | 3 | 21.6 | 5-50 | 200 | 22.5-162 | 970 | 6 | 6P 15 | 20 | 1500×4800 | 6055×2195×1740 |
| 4YK1548 | 4 | 28.8 | 5-50 | 200 | 22.5-162 | 970 | 6 | 6P 18.5 | 20 | 1500×4800 | 6195×2195×2120 |
| 2YK1854 | 2 | 19.44 | 5-80 | 200 | 32-312 | 970 | 6 | 6P 22 | 20 | 1800×5400 | 6515×2555×1370 |
| 3YK1854 | 3 | 29.16 | 5-80 | 200 | 32-312 | 970 | 6 | 6P 22 | 20 | 1800×5400 | 6655×2555×1750 |
| 4YK1854 | 4 | 38.88 | 5-80 | 200 | 32-336 | 970 | 6 | 6P 22 | 20 | 1800×5400 | 6790×2555×2130 |
| 2YK2160 | 2 | 25.2 | 5-100 | 200 | 50-475 | 970 | 6 | 6P 30 | 20 | 2100×6000 | 7200×2945×1580 |
| 3YK2160 | 3 | 37.8 | 5-100 | 200 | 50-475 | 970 | 6 | 6P 30 | 20 | 2100×6000 | 7340×2945×1980 |
| 4YK2160 | 4 | 50.4 | 5-100 | 200 | 50-497 | 970 | 6 | 6P 37 | 20 | 2100×6000 | 7490×2945×2380 |
| 2YK2460 | 2 | 28.8 | 5-100 | 200 | 65-550 | 970 | 6 | 6P 30 | 20 | 2400×6000 | 7200×3200×1580 |
| 3YK2460 | 3 | 43.2 | 5-100 | 200 | 70-620 | 970 | 6 | 6P 37 | 20 | 2400×6000 | 7340×3200×1980 |
| 4YK2460 | 4 | 57.6 | 5-100 | 200 | 80-680 | 970 | 6 | 6P 45 | 20 | 2400×6000 | 7490×3200×2380 |
| 2YK2866 | 2 | 31 | 5-100 | 200 | 70-650 | 970 | 6 | 6P 37 | 20 | 2800×5600 | 6950×3610×1790 |
| 3YK2866 | 3 | 47 | 5-100 | 200 | 80-700 | 970 | 6 | 6P 45 | 20 | 2800×5600 | 7130×3610×2270 |
| 4YK2866 | 4 | 62 | 5-100 | 200 | 90-750 | 970 | 6 | 6P 55 | 20 | 2800×5600 | 7300×3610×2750 |
| 2YK2873 | 2 | 39.2 | 5-100 | 200 | 70-680 | 970 | 6 | 6P 37 | 20 | 2800×6500 | 7850×3587×1790 |
| 3YK2873 | 3 | 58.8 | 5-100 | 200 | 80-720 | 970 | 6 | 6P 45 | 20 | 2800×6500 | 8025×3587×2270 |
| 4YK2873 | 4 | 58.8 | 5-100 | 200 | 90-950 | 970 | 6 | 6P 55 | 20 | 2800×6500 | 8200×3587×2750 |
注：產量根據不同物料，進料粒度等因素其結果將有所不同
| 型號規格 | 篩網層數 | 篩網面積 (㎡) | 處理能力(m³/h) |
| 2YK1230 | 2 | 7.2 | 12-78 |
| 3YK1230 | 3 | 10.8 | 13-80 |
| 2YK1237 | 2 | 8.88 | 15-86 |
| 3YK1237 | 3 | 13.32 | 16-90 |
| 2YK1548 | 2 | 14.4 | 22.5-162 |
| 3YK1548 | 3 | 21.6 | 22.5-162 |
| 4YK1548 | 4 | 28.8 | 22.5-162 |
| 2YK1854 | 2 | 19.44 | 32-312 |
| 3YK1854 | 3 | 29.16 | 32-312 |
| 4YK1854 | 4 | 38.88 | 32-336 |
| 2YK2160 | 2 | 25.2 | 50-475 |
| 3YK2160 | 3 | 37.8 | 50-475 |
| 4YK2160 | 4 | 50.4 | 50-497 |
| 2YK2460 | 2 | 28.8 | 65-550 |
| 3YK2460 | 3 | 43.2 | 70-620 |
| 4YK2460 | 4 | 57.6 | 80-680 |
| 2YK2866 | 2 | 31 | 70-650 |
| 3YK2866 | 3 | 47 | 80-700 |
| 4YK2866 | 4 | 62 | 90-750 |
| 2YK2873 | 2 | 39.2 | 70-680 |
| 3YK2873 | 3 | 58.8 | 80-720 |
| 4YK2873 | 4 | 58.8 | 90-950 |
注：產量根據不同物料，進料粒度等因素其結果將有所不同
