選礦設備之二 錘式破碎機 的介紹

錘式破碎機介紹

錘式破碎機的主要工作部件為帶有錘子（又稱錘頭）的轉子。轉子由主軸、圓盤、銷軸和錘子組成。電動機帶動轉子在破碎腔內高速旋轉。物料自上部給料口給入機內，受高速運動的錘子的打擊、沖擊、剪切、研磨作用而粉碎。在轉子下部，設有篩板、粉碎物料中小于篩孔尺寸的粒級 通過篩板排出，大于篩孔尺寸的粗粒級阻留在篩板上繼續受到錘子的打擊和研磨， 最后通過篩板排出機外。

該系列產品適用于破碎各種脆性材料的礦物。被破碎物料為煤、鹽、白堊、石膏、明礬、磚、瓦、石灰石等。該機物料的抗壓強度不超過100兆帕，濕度不大于15%。 可作為石料破碎、石頭破碎、礦山破碎、塑料粉碎、垃圾粉碎等材料的破碎設備使用，還用于破碎纖維結構、彈性和韌性較強的碎木頭、紙張或破碎石棉水泥的廢料以回收石棉纖維等等。

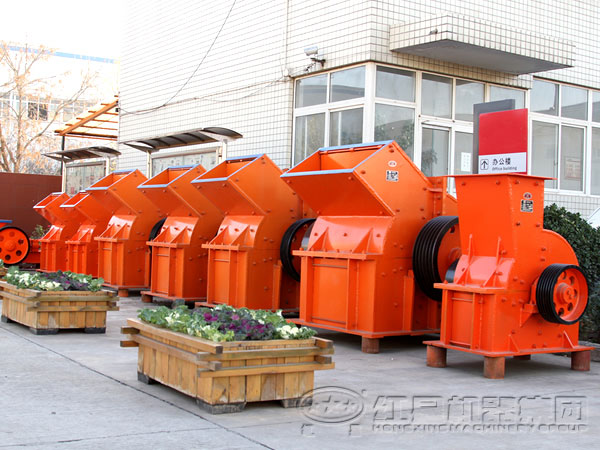

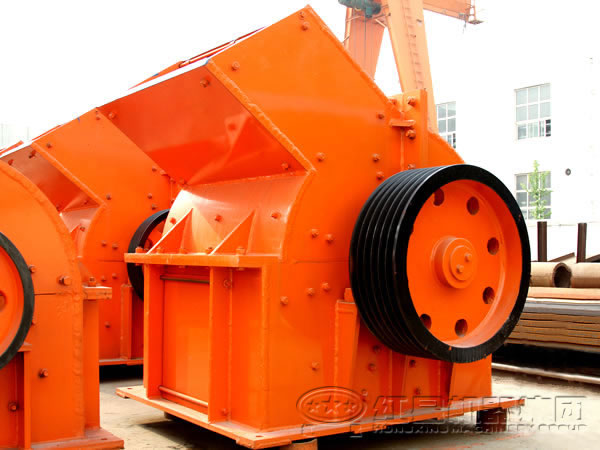

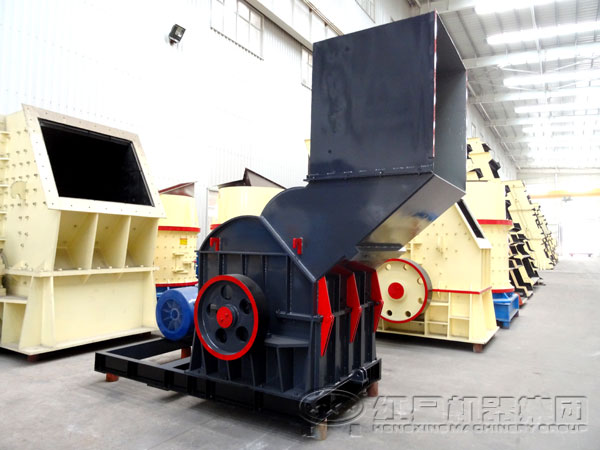

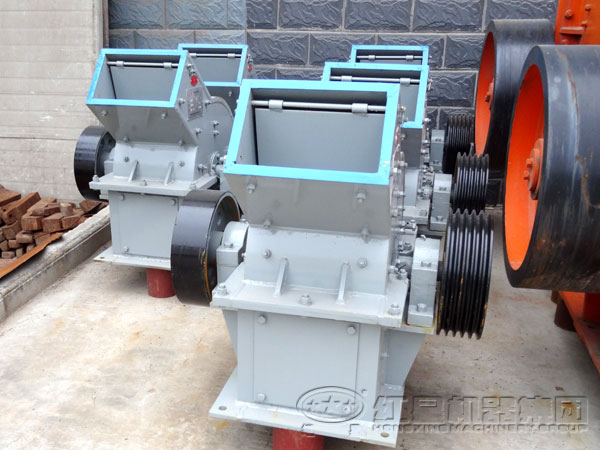

錘式破碎機圖片

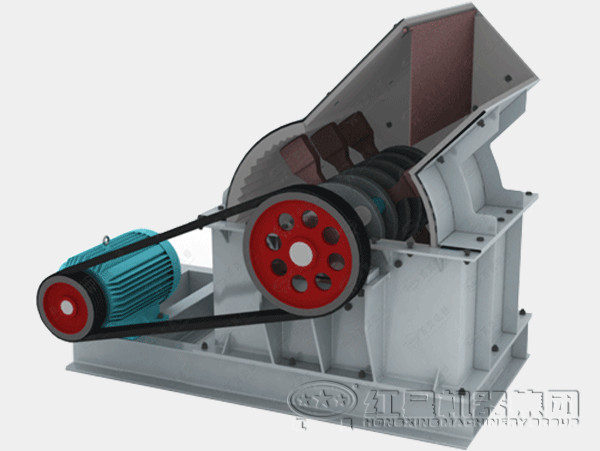

錘式破碎機工作原理

環錘式破碎機是一種帶有環錘的沖擊轉子式破碎機。環錘不僅能隨轉子旋轉，還能饒錘銷軸自轉。物料進入破碎機后，在破碎腔內受到隨轉子高速旋轉的環錘的沖擊而破碎，被破碎的物料同時從環錘處獲得動能，高速度地沖向破碎板，受到二次破碎，然后落到篩板上，受環錘的剪切、擠壓、研磨以及物料與物料之間的相互碰撞作用，物料得到進一步的破碎，并通過篩孔排出機外。不能破碎的雜物則由環錘推入金屬收集器，由操作人員定期清除。 出料粒度的調節，是通過更換不同規格的篩板來實現的。轉子與篩板之間的間隙，可根據需要通過調節機構進行調節。

環錘式破碎機目前分重型及輕型兩種，環錘式碎煤機（輕型錘式破碎機）適用于莫氏硬度二級物料的破碎，使用碎煤環錘。環錘式碎石機（重型錘破機）適用于莫氏硬度五級以下的脆性物料的破碎。因為碎石環錘質量大于碎煤環錘的質量，所以從而可以提高環錘的沖擊力，達到破碎礦石的目的。

?

環錘式反擊破碎機主要優點:

1、進料口大，破碎腔高，適應物料硬度高、塊度大，產品石粉少。

2、物料懸空,破碎功耗小。

3、錘軸安裝可調，錘頭壽命長。

4、柵格尺寸可調，產品粒度可控，顆粒形狀好。

5、機箱可翻轉，檢修更方便。

6、方柄螺栓，抗沖擊、抗磨損。

7、結構緊湊，機器剛性強。

8、集沖擊、反擊、撞擊(石打石)破碎功能于一身,生產效率高,機件磨耗小,綜合效益顯著，廣泛用于人工造砂。

單段錘式破碎機性能特點：

碎碎比大：最大進料粒度可達1.3-1.5m。

出料粒度3-150mm范圍可調整。

出料細:加工骨料粒形好,粉狀料≤20%。

工藝簡化：原二級或三級破碎可減少為一段。

運行成本低：系統配套功率小，生產成本大大降低。
